Diferencia entre el cortador de llama y el funcionamiento del plasma CNC

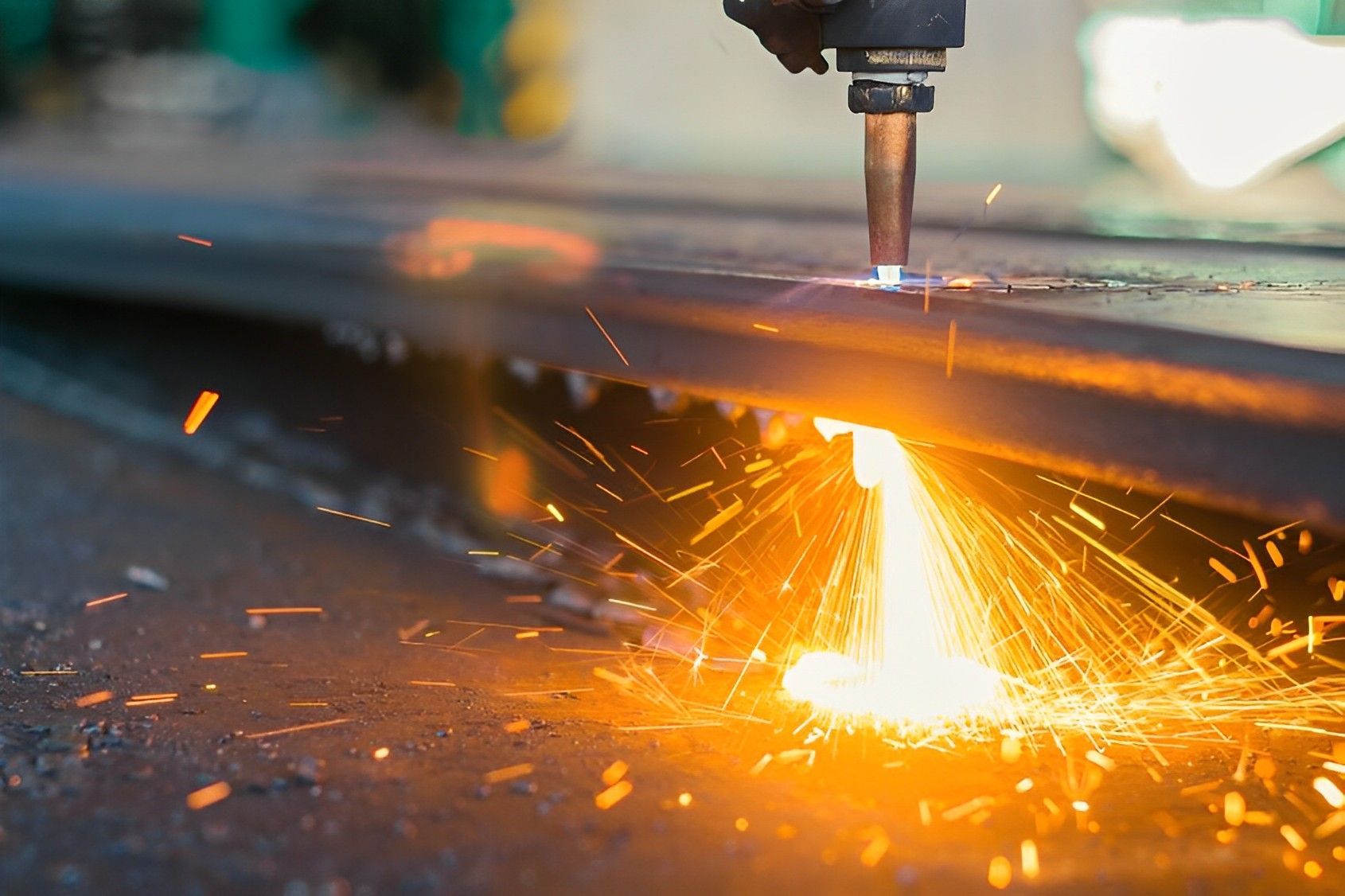

El cortador de llama también se llama corte de oxígeno, a través de la superficie de la lámina de hierro de calentamiento localizado de llama de alta temperatura hasta el punto de ignición (1000 grados Celsius), y luego libera el oxígeno de alta presión en la ignición, la incisión de la hoja de hierro de combustión.

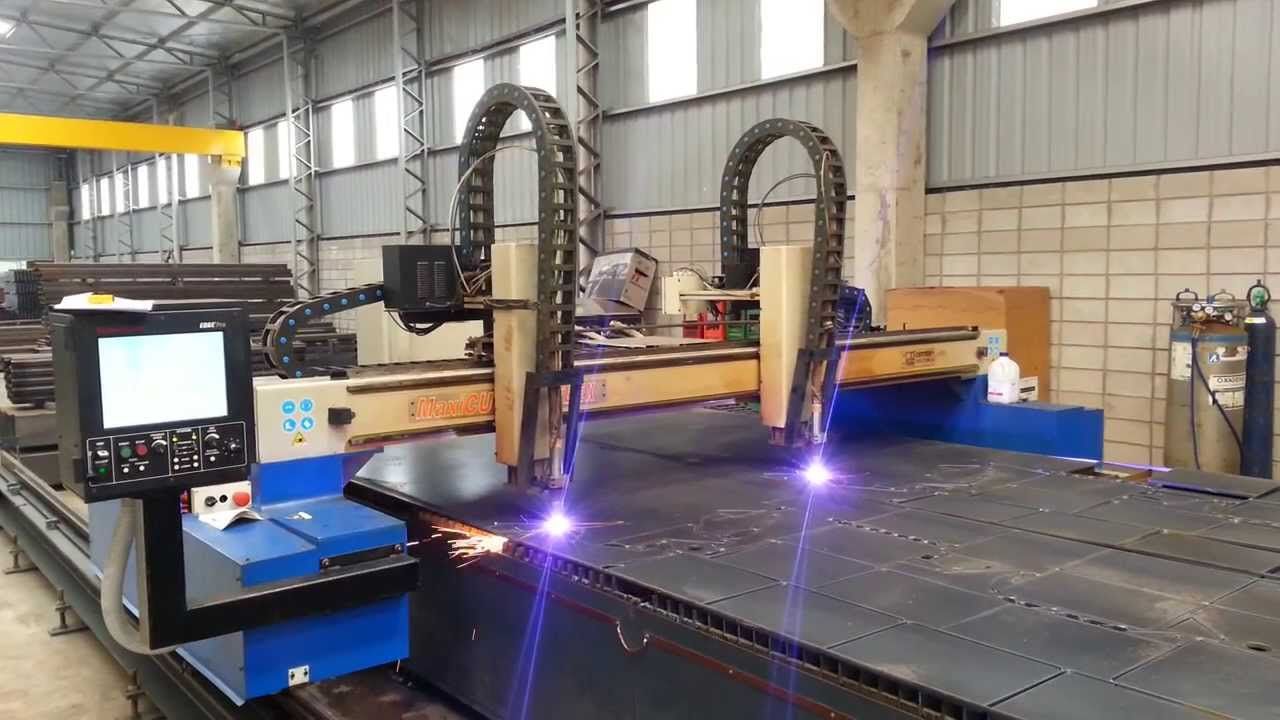

El cortador de plasma CNC, también conocido como corte eléctrico, es a través de la energía del plasma para convertir la electricidad industrial ordinaria en un arco de plasma de alta energía. La energía del arco de plasma se usa para quemar la placa de acero, mientras que el gas comprimido se usa para eliminar los residuos y formar la incisión.

El control de movimiento longitudinal del haz principal del sistema NC para equipos de corte por llama NC, controla el carro con el movimiento lateral del soplete de corte, la combinación de trayectorias de movimiento horizontal y vertical se convierte en soplete y la pieza de trabajo se corta a la forma. Al mismo tiempo, el PLC en el sistema de control realiza el control de acción y sincronización de la válvula reguladora de gas de la ruta de gas de corte. En el uso real de la máquina de corte por llama de control numérico, para mantener constante la altura del cabezal de corte y la placa de acero, también debe estar equipada con un dispositivo automático de ajuste de altura del capacitor.

Software del sistema de control y componentes de hardware: debido a que la máquina de corte por llama CNC tiene una alta precisión de control y requisitos de velocidad de corte, el motor paso a paso se puede utilizar para el control de movimiento de bucle abierto. La función de control del sistema de control está coordinada por la máquina de control industrial y la tarjeta de control de movimiento. El controlador del motor del sistema de control puede realizar una onda cortada y una unidad de subdivisión de corriente constante, mejorar la precisión de movimiento del motor y resolver el problema de calentamiento cuando se maneja bien el par grande.

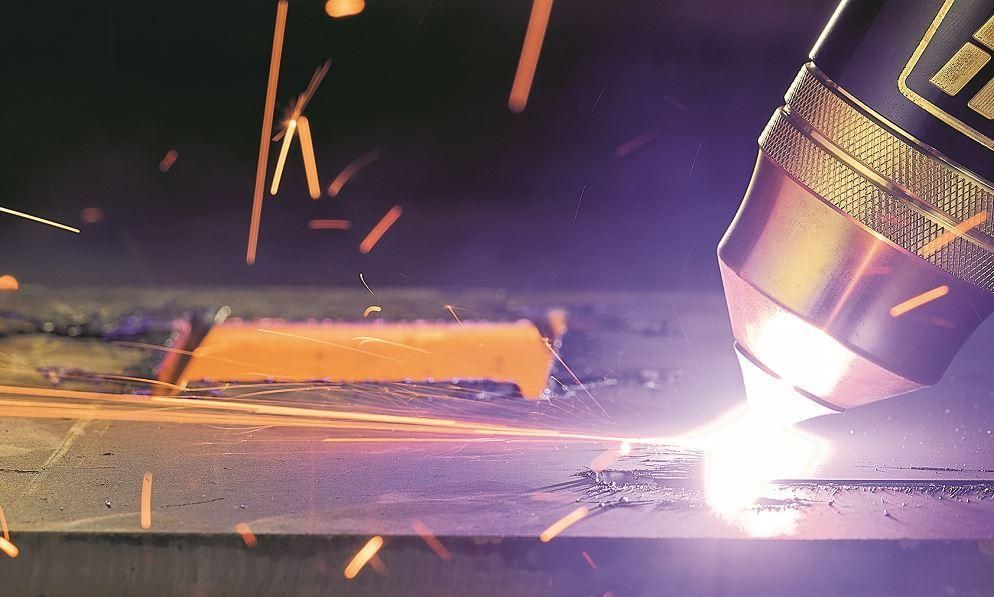

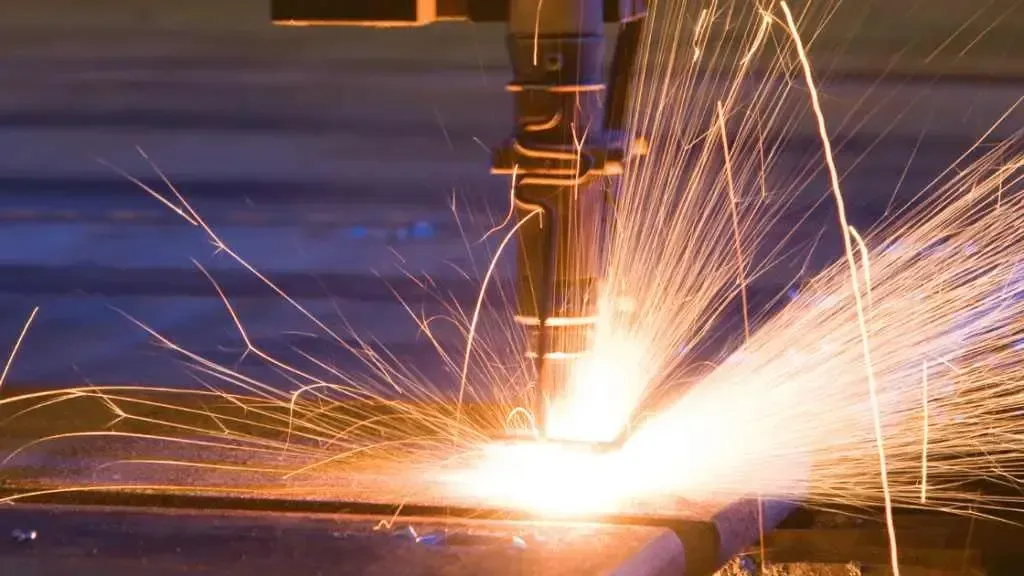

El principio de funcionamiento del cortador de plasma CNC: la potencia del arco de gases altamente ionizados se transferirá a la pieza de trabajo, el calor alto para derretir y soplar la pieza de trabajo, la formación del trabajo de corte por arco de plasma.

El aire comprimido en la cámara después de la antorcha se divide en dos partes, a saber, la formación de gas de plasma y gas auxiliar. El metal de fusión por arco de plasma de gas y los componentes relacionados del soplete de enfriamiento y corte de gas auxiliar han soplado metal fundido.

La estructura de potencia de corte incluye dos partes: circuito principal y circuito de control. El principio eléctrico incluye circuito principal, contactor, transformador de potencia trifásico con alta reactancia de fuga, puente rectificador trifásico, bobina de arco de alta frecuencia y elemento protector. La alta reactancia de fuga conduce a las características externas de la fuente de alimentación.

Esta es la diferencia entre el principio de funcionamiento del cortador de llama y el cortador de plasma CNC.
