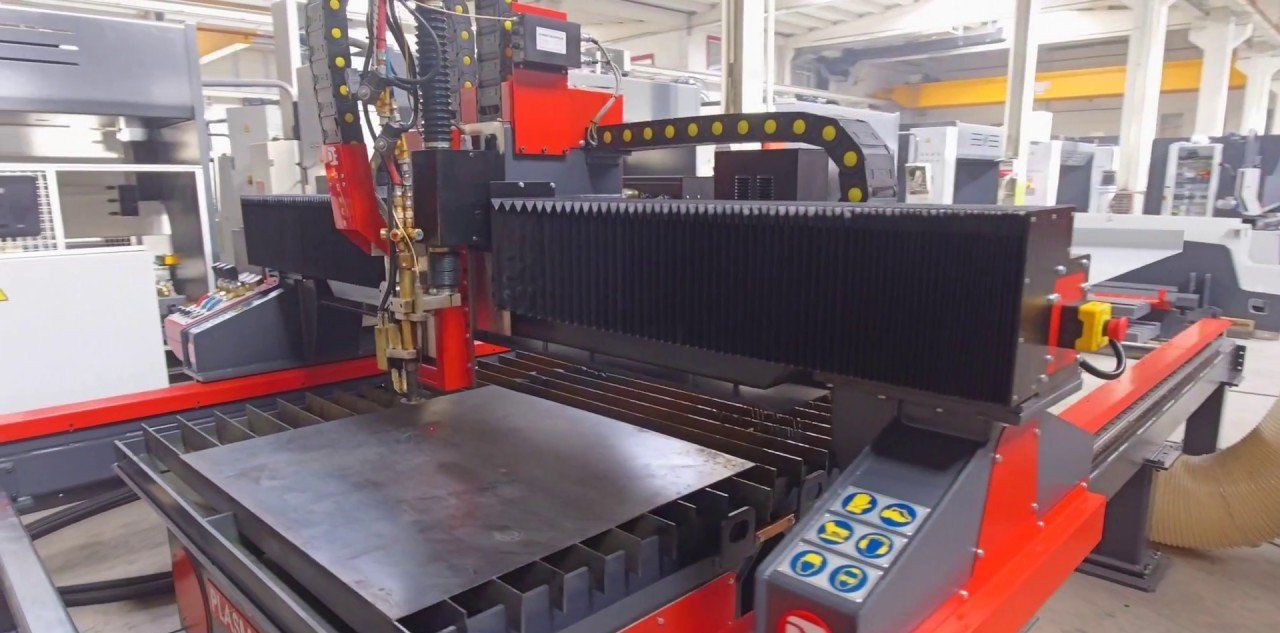

Componentes principales de una mesa de plasma CNC

El desarrollo de la mesa CNC es una contribución increíble a la industria manufacturera. Casi todas las industrias manufactureras utilizan mesas CNC. Con un aumento en el entorno competitivo y las demandas, la demanda de uso de CNC ha aumentado en mayor medida. El sistema CNC consta de componentes principales con funcionalidad que se combina en modo síncrono. ¡Echemos un vistazo a estos componentes principales de una mesa de plasma CNC!

Programa de piezas: este componente es una secuencia de instrucciones codificadas necesarias para crear una pieza. Controla la acción de la máquina y el control de encendido/apagado de funciones complementarias como el refrigerante y la rotación del husillo. Los comandos codificados están formados por números, letras y símbolos.

Dispositivos de entrada: Los dispositivos de entrada están en un trabajo para ingresar el programa de pieza en la máquina CNC. Hay tres dispositivos de entrada de uso común, y estos son el lector de cinta magnética, el lector de cinta perforada y la computadora a través de la comunicación RS-232-C.

Unidad de control de máquina (MCU): La MCU es el núcleo de un sistema CNC. Está hecho de elementos electrónicos y puede interpretar después de leer las instrucciones del programa, luego de lo cual, este puede transformarlas en las actividades mecánicas de los dispositivos específicos. La unidad de control, por lo tanto, es el vínculo crucial entre la máquina herramienta y el programa. Opera la máquina con la ayuda de las instrucciones dadas.

• Funciona para leer los comandos.
• Funciona para decodificar los comandos.
• Funciona para implementar inserciones para generar controles de movimiento de ejes.
• Funciona para alimentar los comandos de movimiento del eje a los circuitos amplificadores para impulsar los mecanismos del eje.
• Funciona para obtener las señales de retroalimentación de posición y velocidad para cada eje de accionamiento.
• Funciona para realizar funciones de control auxiliar, como refrigerante o encendido/apagado del husillo y configuración de herramientas.

Máquina herramienta: los métodos reales para el mecanizado los proporciona la máquina herramienta. Puede ser cualquier dispositivo como fresadora, taladradora, torno o cualquier otra máquina. Este es el elemento que se regula en el CNC. Estos dispositivos también tienen el panel de control o la consola de control que contiene los diales e interruptores que el operador utiliza para controlar la máquina. También dispones de displays donde se revela la información necesaria.

Sistema de accionamiento: este sistema de una herramienta CNC incluye motores de accionamiento, circuitos amplificadores y husillo de bolas. La unidad de control de la máquina suministra las señales de cada eje a los circuitos amplificadores. Luego, las señales de control se amplifican para activar los motores giratorios. Y los motores giratorios activados giran el tornillo de cabeza esférica para colocar la mesa de la máquina.

Sistema de retroalimentación: Este sistema también se conoce como el método de medición. Utiliza transductores de estado y velocidad para controlar el punto en el que se posiciona la herramienta de corte en cada momento. La unidad de control de la máquina usa la diferencia entre las señales de referencia y las señales de retroalimentación para producir las señales de control para ajustar las fallas de posición y velocidad.

Unidad de visualización: la unidad de visualización es un monitor que se utiliza para mostrar los comandos, programas y otros datos valiosos de la máquina CNC.
